【工作原理】

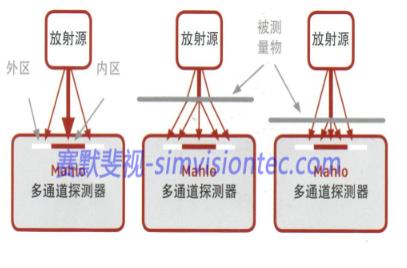

系統采用“O”型框架橫跨整個產線，通過運動模塊在產線正常時左右移動，來實現對產品整個幅面的厚度在線測量。系統采用穿透測衰減的檢測方式，光子由X射線管從材料的一側穿透到材料的另一側，同時在通過材料下方的的接收器進行接收，當接收器接收到透射過來的X射線同時在內部形成脈沖量，從而精確且穩定的反映出被測材料的厚度。
被測材料的厚度與X射線透射到接收端內所形成的信號成線性關系。SIMV-DMF傳感器可以有效的消除通常來自被測材料的位置波動，溫度變化而引起的誤差。
【技術參數】
| 參數名稱 | 具體數值 |
| 測量方式 | X-SimVision穿透式傳感器（測衰減） |
| 線束發生器 | X-SimVision光管 |
| 測量范圍 | 厚度0-5000um |
| 探頭與被測物之間的距離 | 15-50mm（標準為20mm） |
| 通訊接口 | TCP/IP（RJ45或工業以太網） |
| 定點分辨率 | 0.1-0.15um |
| 掃描精度 | ≤±0.2%（FS） |
| 響應時間 | 1-10ms（可調整） |
| 最大允許環境條件 | 最高溫度60℃，相對濕度0-95% |
【系統優勢】
| 序號 | 優勢 |
| 1 | 智能傳感器配以超快微處理器，對數據進行預處理 |
| 2 | 測量間隙可調整，適合各種客戶的需求 |
| 3 | 采用極其高效的X射線探測器，測量精度高 |
| 4 | 堅固的放射器外殼，嚴格遵守安全防護規則 |
| 5 | 斷電沒有同位素放射性 |
| 6 | 專利測量技術，對被測量物的距離不敏感 |
| 7 | 鑒于微波諧振分析，測量高精度和高穩定性 |
| 8 | 幾乎無需標定，自動精度校準 |
| 9 | 非接觸式測量，不影響被測材料質量和生產工藝 |

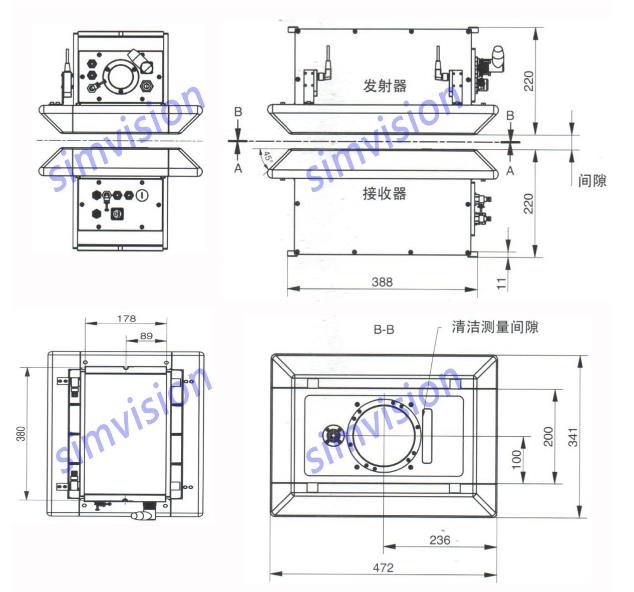

【SimVision-MFP傳感器尺寸及現場安裝圖】
